Запрос на организацию контура защитного заземления в гараже предприятия, переоборудованном под испытательную лабораторию.

Техническое задание:

  1. Организовать контур защитного заземления. Получить значение сопротивления близкое к 4Ом.
  2. По периметру лаборатории выполнить Контур из омеднённой полосы.

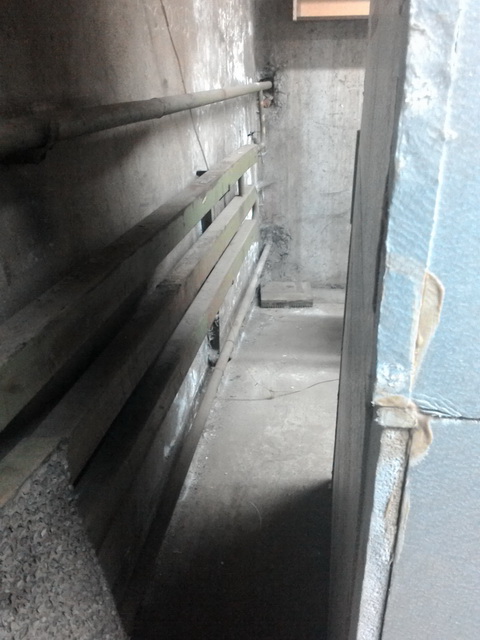

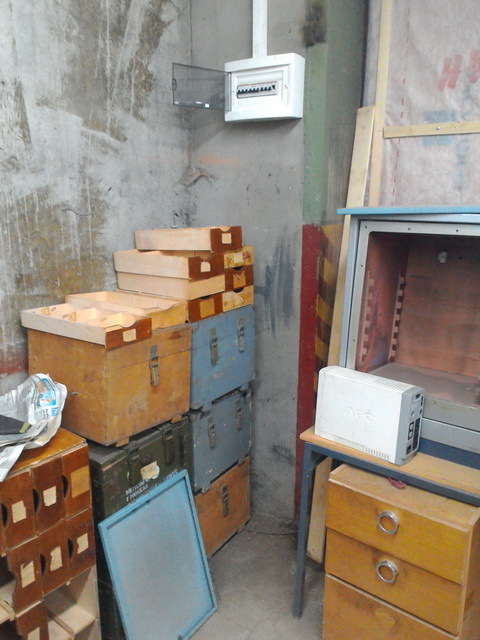

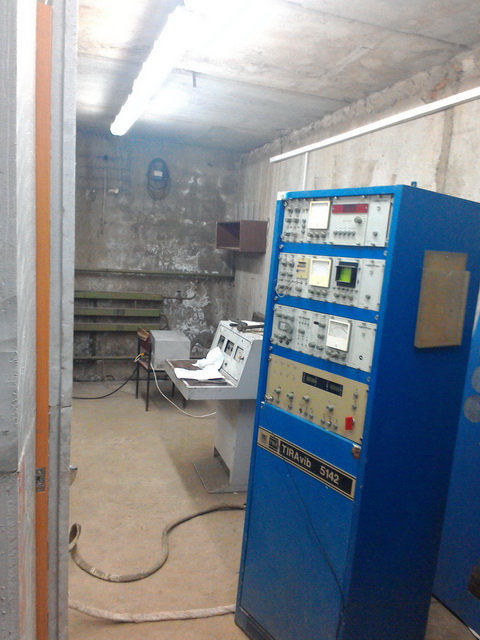

Рекогносцировка: Фотографии помещения.

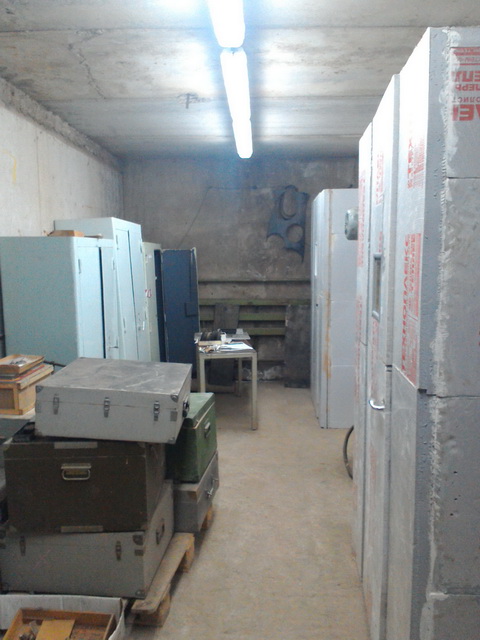

лаборатория 2

  1. Размеры помещения, в котором будем выполнять защитное заземление;
  2. Выяснили, отсутствие коммуникация под объектом, сообщили старожилы, как правило в подобных случаях необходима Геоподоснова.
В течении следующего дня произвели расчёт сметы и направили счёт заказчику. Поступила оплата. Монтаж запланировали на ближайшие 2 рабочих дня и выполнили его в полном объёме.

Что было сделано:

  1. На подготовительном этапе просверлили отверстия и сделали заглубления в бетонном полу;
  2. Смонтировали 4 очага заземления по 5 омеднённых штырей заглубленных друг за другом по углам помещения;
  3. Для измерения, в процессе монтажа, объединяли очаги Кабелем ПВ3 16мм2. Измерения проводили прибором С.А. 6412 Chauvin Arnoux. По достижению требуемого значения сопротивления, 4 Ома, приступили к монтажу Полосы омеднённой Galmar.
  4. На высоте 0,5 метра от уровня пола, по контуру лаборатории проложили полосу.
  5. Используя Зажим для подключения проводника соединяем заземлители и контур;
  6. На заключительном этапе организации контура заземления, места соединения заземлителя и полосы через зажим, были поверхностно залиты пескобетоном.
  7. Заказчик доволен.

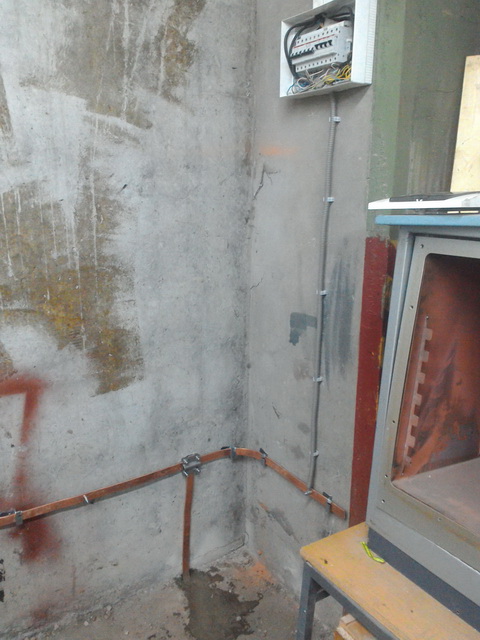

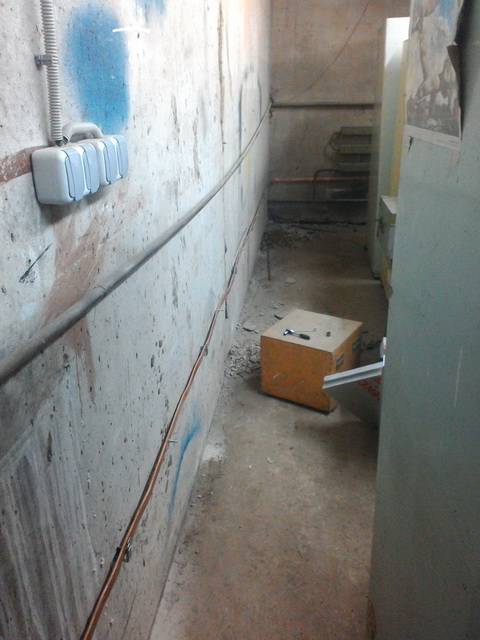

 Заземление лаборатории Заземление лаборатории



Данная работа была выполнена в кратчайшие сроки, монтаж в течении одного рабочего дня. Итоговое значение сопротивление получили 1,5 Ома. Поставленная задача выполнена. :)
