ВАРИАНТЫ МОНТАЖА ЗАЗЕМЛЯЮЩЕГО КОНТУРА С ИСПОЛЬЗОВАНИЕМ МОДУЛЬНОГО ЗАЗЕМЛЕНИЯ ZANDZ

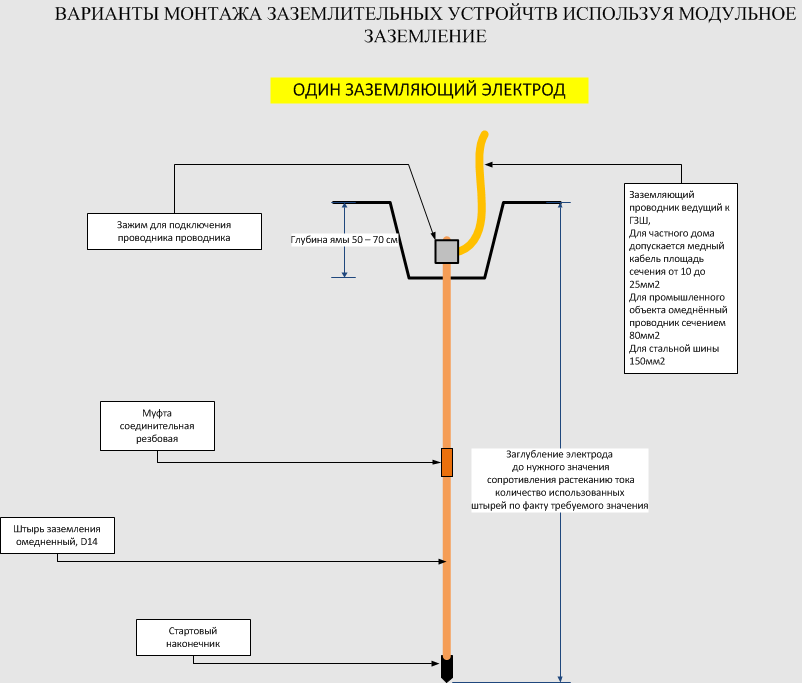

ОДИНОЧНЫЙ ЭЛЕКТРОД

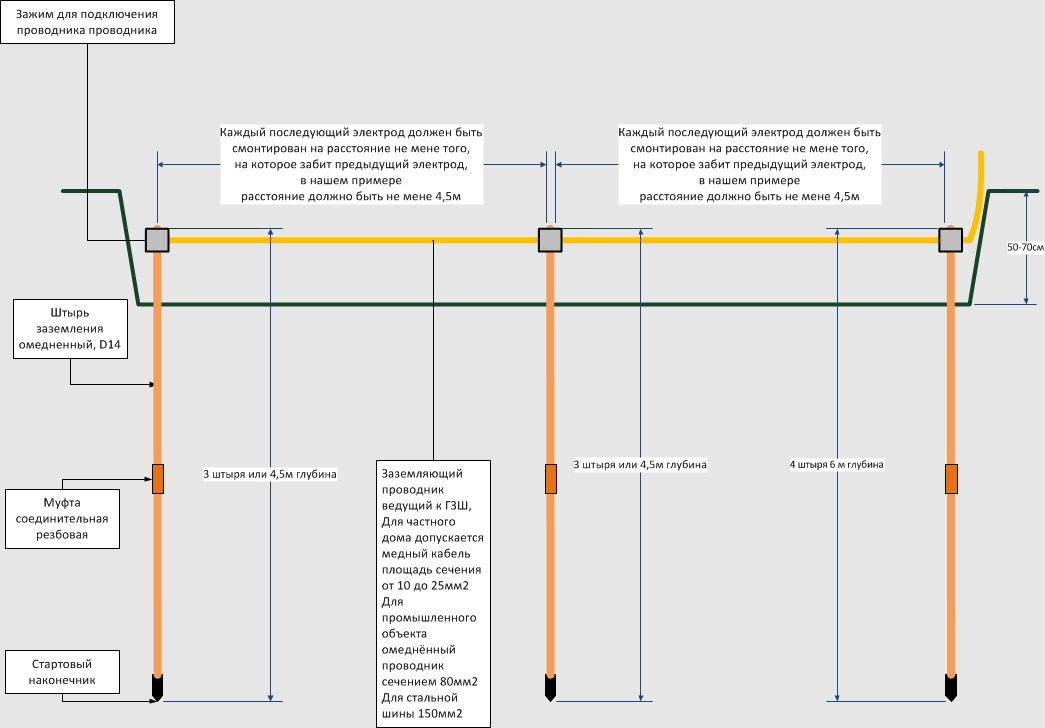

ВАРИАНТ МОНТАЖА НЕСКОЛЬКИМИ ЭЛЕКТРОДАМИ
Для данного варианта монтажа идеально подходит комплект модульного заземления Zandz ZZ-000-015 Монтаж так же возможен разными количествами электродов от 2 до бесконечности. Главное - для достижения максимально низкого сопротивления заземляющего устройства необходимо соблюдать правило разнесения каждого последующего электрода на длину не меньше той, на которую заглублён предыдущий электрод. Форма заземляющего устройства может быть любая(в зависимости от возможностей монтажа на объекте):
- Последовательно в линию
- Г образно
- Треугольником
- и т.д.

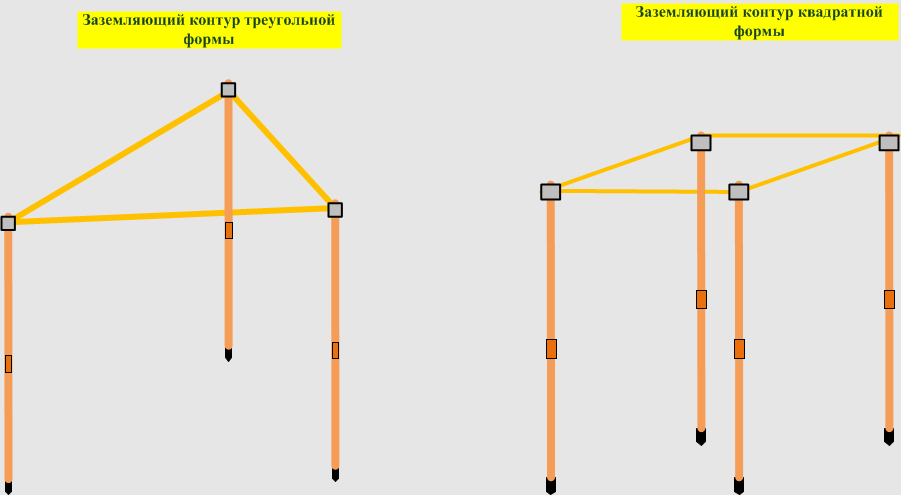

Несколько вариантов монтажа модульного заземления аналогичные тем, что делают из стальных уголков
При монтаже такими формами, условия расположения электродов (расстояние между ними) такие же как и при вариантах описанных выше.
