Измерение сопротивления растеканию тока заземляющих устройств.

Для измерения качественного показателя заземления - сопротивления растеканию тока, на данный момент существует множество приборов от разных производителей.
В своей практике монтажа заземления мы пользуемся прибором ИС-10 отечественного производства (ЗАО НПФ "РАДИО-СЕРВИС) и прибором С.А. 6412 (Chauvin Arnoux, производство Франция)

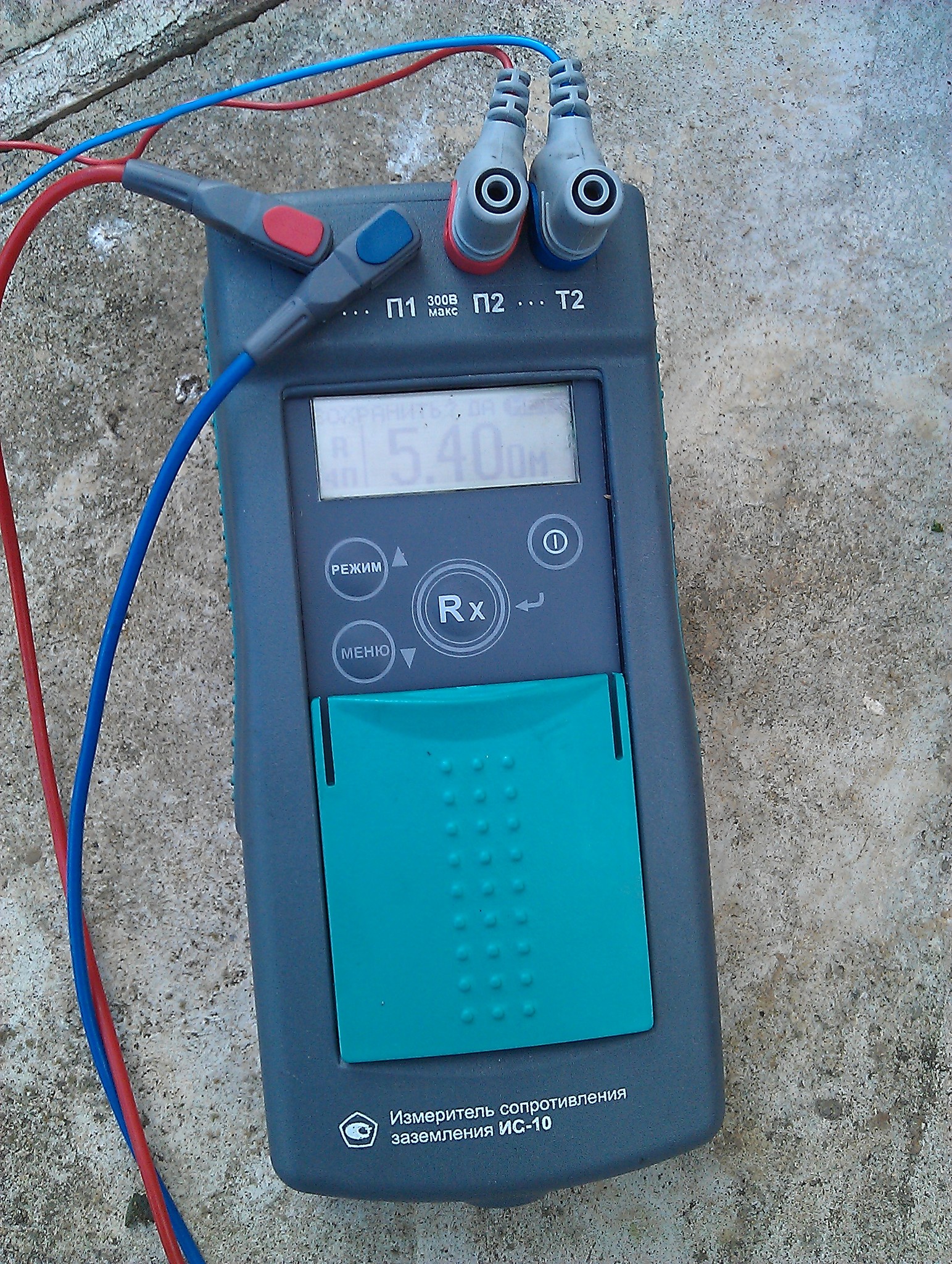

ИС-10 отечественного производства (ЗАО НПФ "РАДИО-СЕРВИС)

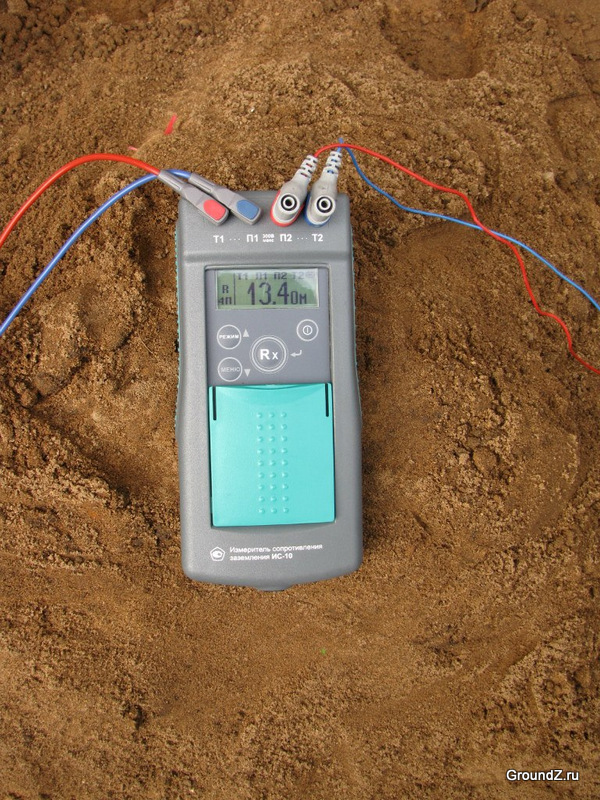

Измеритель сопротивления ИС-10 в основном используем при измерении сопротивления заземления в частных домах и на объектах в черте города, где местность позволяет разнести потенциальный и токовый штыри на расстояние не менее 20 и 40 метров от заземления, соответственно. Существует несколько методов измерения, описаний, методик и прочих умных рекомендаций.

Способы измерения сопротивления можно посмотреть ознакомившись с руководством по эксплуатации прибора ИС-10.

На практике чаще всего используют четырехпроводный метод измерения (также может называться двухлучевая схема измерения):

Четырёхпроводный метод измерения сопротивления заземления прибором ИС-10

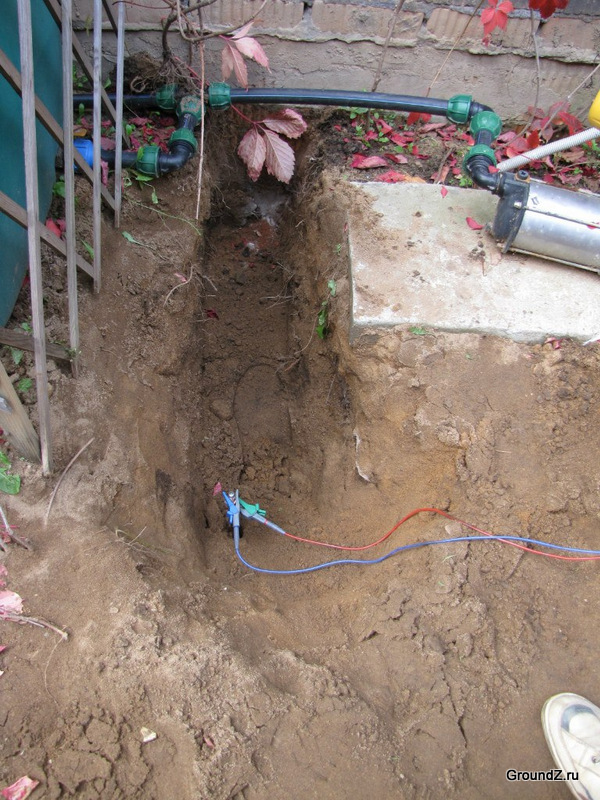

При измерении клеммы с контактов Т1+П1 цепляются к единичному электроду или контуру заземления, а потенциальный(П2) и токовый (Т2) штыри выносятся на расстояние не менее 20 и 40 метров соответственно на одной линии с заземляющим устройством. Проводятся измерения. Результаты после каждого измерения заносятся в память для составления графика зависимости значения сопротивления заземления от величины заглубления электрода, который может прилагаться к протоколу проверки заземляющего устройства.

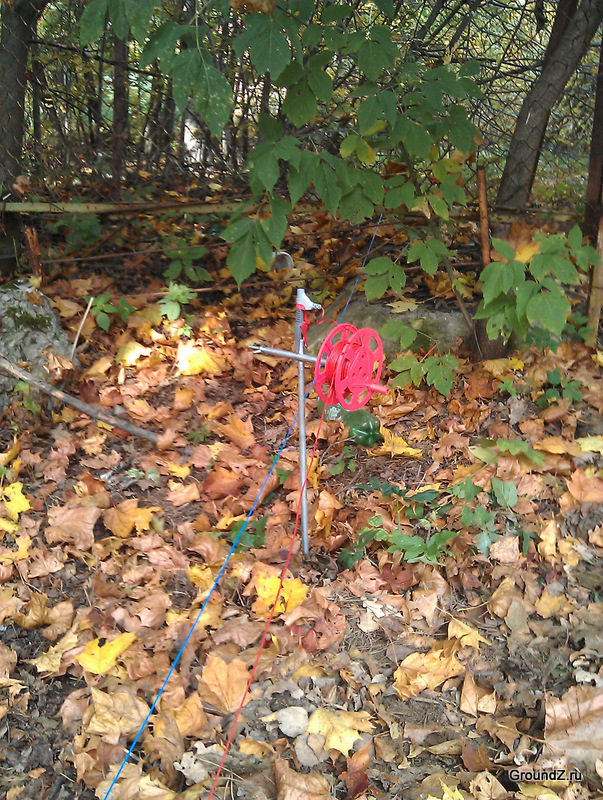

Измерение сопротивления токовый электрод

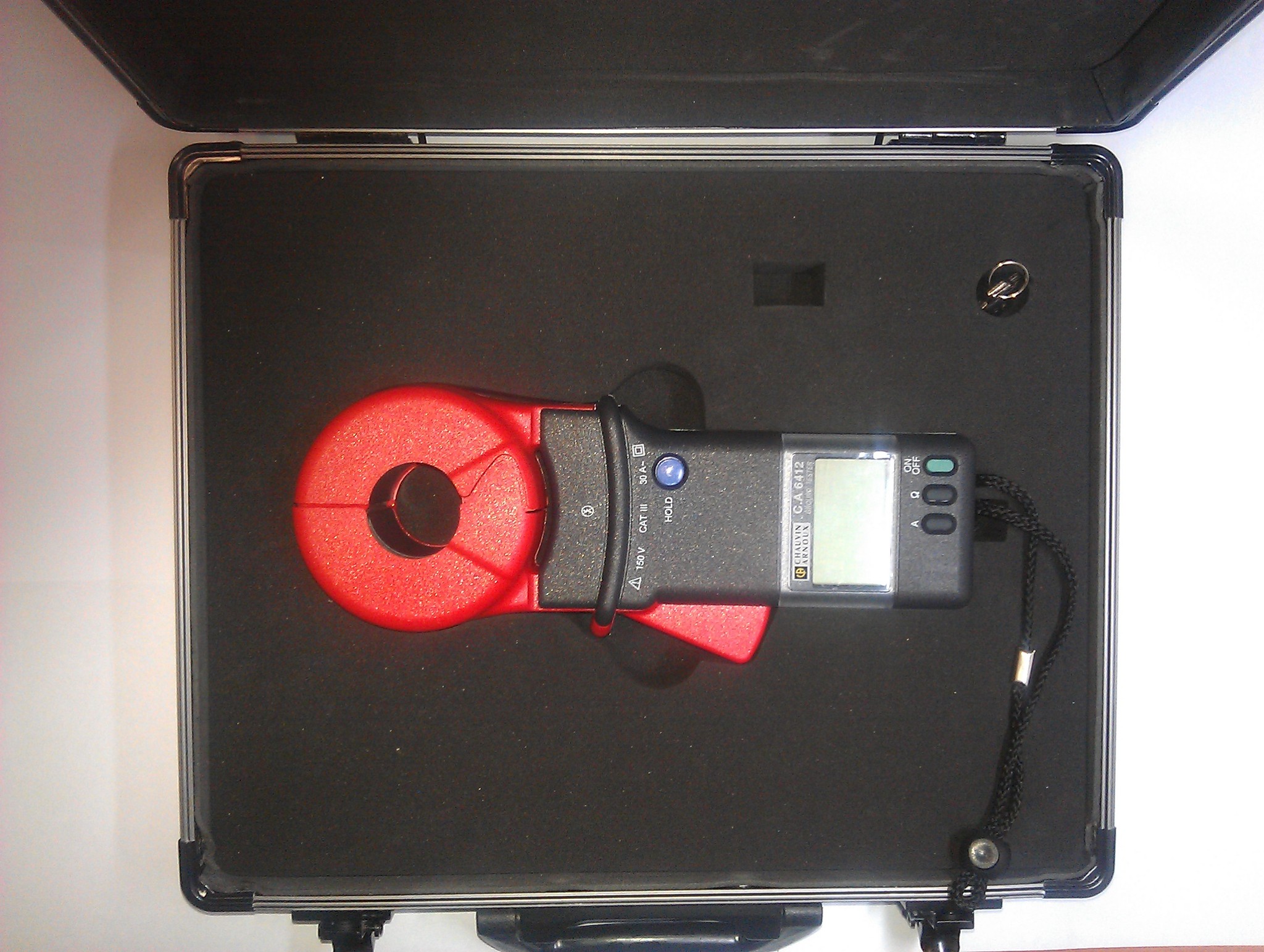

В зданиях и городских условиях, при отсутствии возможности измерять сопротивление заземления методами с использованием дополнительных штырей-электродов и с разрывом цепи, "в бой идут" токовые клещи - измерители сопротивления C.A.6412 (Chauvin Arnoux, производство Франция).
Клещи являются новым представителем измерителей сопротивления, предназначены для измерения сопротивления заземления без разрыва цепи и без использования вспомогательных электродов (штырей).
